大倾角皮带输送机

产品介绍

大倾角输送机，又称波浪形挡板输送机、裙边皮带输送，是输送机的一种，克服了普通皮带机使用场地狭小无法使用的限制。大倾角输送机在使用过程中具有许多优点。大倾角输送机具有结构简单、操作可靠、维护方便等优点。也可以以大倾角运输，结构紧凑，土地面积小。近年来，它提高了高度，在传输量大方面发展迅速。使其得到更广泛的应用。

大倾角输送机不像其他固定输送机那样进行水平输送，大倾角输送机采用波浪挡板和横向挡板的输送带，从而达到大倾角输送物料的目的，最大倾角可达到垂直输送。 其结构紧凑，占地面积小，是一种理想的大倾角或垂直运输设备。 大倾角输送机应用于井下采矿工程，露天开采，化工等行业。大倾角输送机可应用于煤碳，粮食，建材，化工，冶金，电力，轻工，建筑，港口等行业。 对有特殊要求的物料，如高温，有酸，碱，油或有机溶剂的物料，应采用专用传送带进行运输。

挡板由基带、挡板和挡板组成，基带的形状与普通输送带相同，但横向刚度较大：挡板呈波浪状，挡板根据截面的不同可分为T型、C型和TC型。T型适用于倾角β≤40°，C型适用于倾角β>40°，材料流动性好，TC型适用于倾角β>40°，材料粘度高的情况。大倾角输送机广泛应用于化肥、煤矿、地铁、粮食、冶金、化工、水泥等领域。

大倾角输送机图片

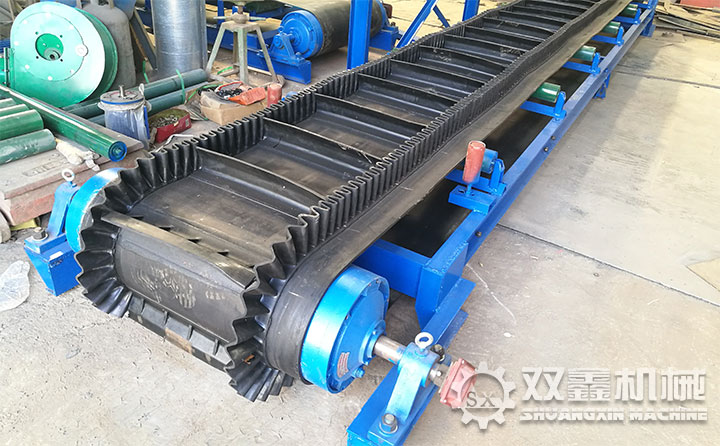

大倾角输送机

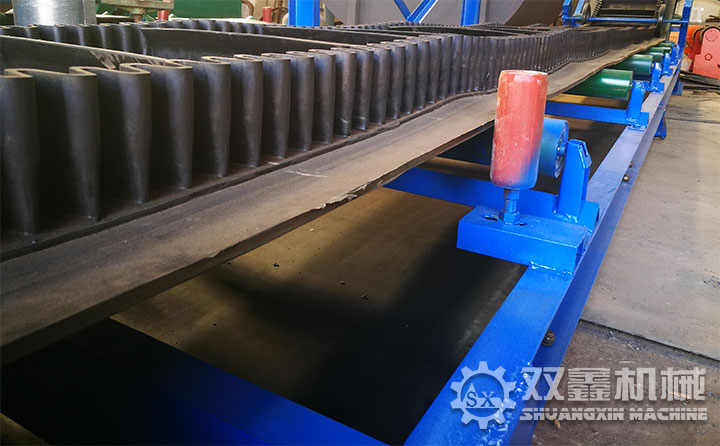

大倾角输送机

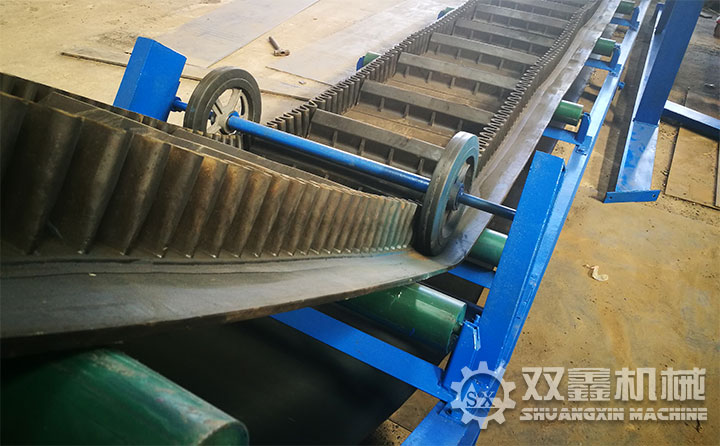

大倾角输送机

工作原理

大倾斜输送机是通过在扁平橡胶输送带的两侧连接一个可自由伸展的橡胶波形垂直“裙边”而构成的，并且在裙部之间形成具有一定强度和弹性的横杆。材料在桶中连续输送。大角度带式输送机可用于各种领域，输送比重为0.5-2.5t / m3的各种散装物料，温度范围为-19°C~ + 40°C。对于有特殊要求的材料，如高温，酸性，碱性，油性或有机溶剂的材料，需要特殊的胶条输送带。

性能特点

1、输送机的输送倾角较大，高达90度，是大倾角传输和垂直提升的理想装置。可以减少土地面积，节约设备投资和民用建筑成本，具有良好的综合经济效益;

2、与其他起重设备相比，它具有一般带式输送机结构简单、维护和使用方便等优点。

3、运行平稳，噪音低;

4、运行可靠。长链、浮链、断链、斗式提升机在没有链条传动设备的情况下经常发生打滑、掉链现象。其可靠性与普通带式输送机基本相同。

5、因为装载时没有开挖阻力，且运行材料内部摩擦和外部摩擦，能耗小;

6、立式翻边带式输送机还可在机头、机尾设置任意长度的水平输送段，便于与其他输送设备连接。

大倾角输送机技术参数
